2 CV Lichtschalterrelais
Das Lichtschalterrelais zur Reparatur von defekten 2 CV-Lichtschaltern

Beim 2 CV gibt es das Problem, das der Stromkreis der Scheinwerfer direkt durch den Lichtschalter geschaltet wird. Die beiden Scheinwerfer haben zusammen etwa eine Leistung von 90 Watt, was einen Strom von fast 8 Ampere zur Folge hat. Durch das ständige Schalten brennen die Kontakte des Schalters nach und nach ab, sodaß sich das Licht irgendwann nicht mehr einschalten läßt oder sogar während der Fahrt ausgeht!
Da neue Lichtschalter doch relativ teuer sind, habe ich über eine Alternative nachgedacht.
Baut man in den 2 CV nachträglich noch Relais ein, dann funktioniert der Schalter in der Regel wieder, wenn er noch nicht zu stark beschädigt wurde, denn es muß dann nur noch der kleine Strom der Relais durch den Lichtschalter geschaltet werden.
Nun stellt sich aber das Problem der Montage eines solchen Relais:
Im Motorraum der Ente ist zwar genügend Platz, man hätte aber immer Probleme, entweder eine komplizierte Halterung zu bauen, falls man die Relais in der Nähe der Scheinwerfer montieren will, oder aber umständlich neue Leitungen in den Motorraum einzuziehen.
Am günstigsten schien mir die folgende Lösung zu sein:
Man montiert die Relais direkt am Lichtschalter und benutzt die bereits vorhandenen Schraubverbindungen.
Die Montage ist sehr einfach:
  • 1. Lichtschalter abschrauben
  • 2. die Leitungen von der Rückseite abschrauben

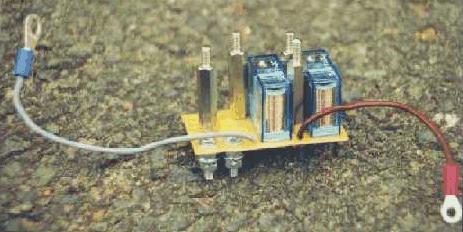

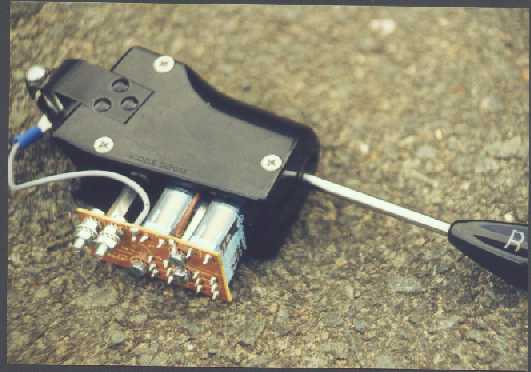

  • 3. die Relaisplatine am Lichtschalter festschrauben, die Platine ist so konstruiert, daß sie direkt in die Anschlüsse der alten Kabel geschraubt werden kann.
  • 4. die nun freien Kabel an die Rückseite der Relaisplatine schrauben.

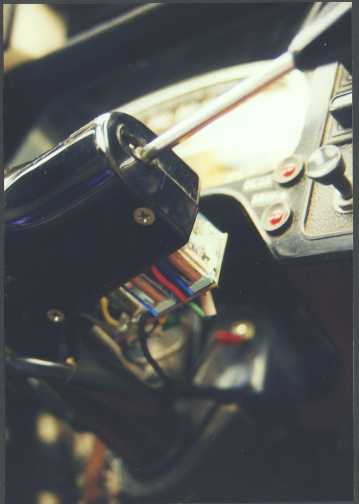

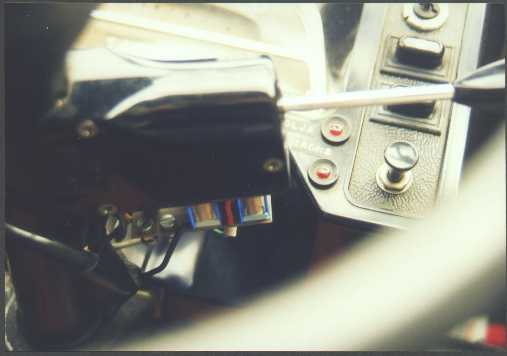

  • 5. den Schalter zusammen mit einer Masseleitung wieder an der Lenksäule befestigen.


    Die Relaisplatinen werden einschließlich allen Montagematerials geliefert. Man braucht zur Montage weder zusätzliche Leitungen einziehen noch zu Löten. An Werkzeug benötigt man lediglich einen Schraubendreher und einen 8mm-Gabelschlüssel.
    Insgesamt dauert der Einbau vielleicht 2o Minuten.

    Der Preis eines Relais incl. Einbauanleitung, Porto und Verpackung beträgt 18 Euro.




    Falls Sie Fragen haben, bin ich unter folgender Adresse zu erreichen:
    Thomas Kemper
    Kinderhauser Str. 58
    48147 Münster
    Tel. 0251-2704919    eMail: tskemper@uni-muenster.de
